Relé FTU

Relé FTU

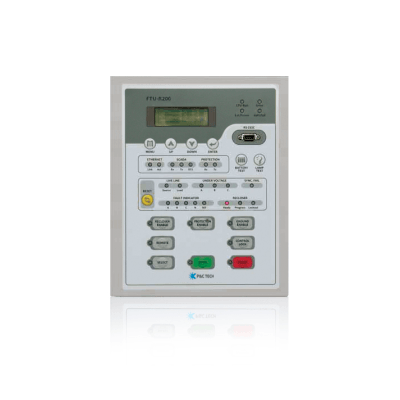

O relé FTU R200i é usado com religadores Chardon para modelos trifásicos e monofásicos a 15kV, 27kV e 38kV.

O relé FTU R200i é um relé de proteção digital baseado em microprocessador para uso em religadores Chardon que fornece uma ampla variedade de funções de proteção, funções de comunicação com os protocolos MODBUS, DNP3, IEC 60870-5-104 e IEC 61850 para integração com sistemas SCADA e implementação de automação em sistemas de distribuição.

SOLICITE SUA COTAÇÃO BAIXAR FOLHA TÉCNICA
Relé

Tabela de especificações técnicas do R200i

Alimentação

  • 24V  DC

LEDs indicadores

  • CPU, Erro, alimentação AC, Falha na Bateria, comunicação de porta Ethernet, comunicação de porta serial, presença de tensão no lado da fonte / lado da carga, Sobrecorrentes, falha de sincronismo, etc.

Portas de Comunicação

  • USB
  • RS232C e RS232 / RS485,
  • Ethernet (TCP / IP) opcional com Fibra ótica

Protocolos

  • DNP3.0
  • Modbus
  • IEC60870-5-101 / 104
  • IEC-61850 (Opcional)

Fechamento

  • Até 4 fechamentos
  • Primeiro: 0.5-180 (S)
  • Segundo: 1-180 (S)
  • Terceiro: 1-180 (S)
  • Tempo de redefinição 3-180 (S)
  • Tempos mortos 0.5 -180 (S)
  • 4 Grupos de proteção configuráveis

Funções de proteção

  • Sobrecorrente de tempo definido fase e terra (50, 50N)
  • Alta corrente
  • Sobrecorrente temporizada de fase e terra (51, 51N)
  • Curvas de tempo inverso (58 curvas selecionáveis com padrão ANSI e IEC, próprias e definidas pelo usuário)
  • Cold Load Pickup
  • Detecção de falha no sensor de terra (SEF)
  • Sobrecorrente direcional (67)
  • Correntes de Inrush (Baseado no segundo harmônico)
  • Detecção de linha aberta (Perda de fase)
  • Verificação de sincronismo de fase
  • Coordenação de sequência
  • Sob / Sobre tensão
  • Baixa / Sobre frequência
