Gateways
Referencia

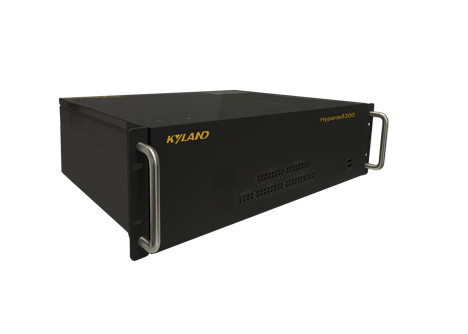

HYPERIE8300
Industrial Rackmountable Gateway for Smart Grid
Características
- Procesador Intel Core i7-6822E1
- Multi puertos Ethernet / Serial, adquisición de datos de los DEIs con multiples protocolos, capacidad de procesamiento y almacenaje de información, conversión de protocolos, reenvío de datos.
- Protocolos soportados: IEC101/103/104, DNP3.0, SEL Faster, ABB Spabus, Alstom Courier, NR/Sifang/Xuji, protocolos de relé de protección, Modbus TCP/RTU, etc.
- IEC 61850 Servidor/Cliente
- Soporta programación de diagramas lógicos IEC1131-3
- Soporta Base de Datos Histórica
- Sincronización IRIG-B, NTP
- Soporta conexión para Monitor, Teclado, Mouse y unidades DI/DO inteligentes
- Soporta alimentación redundante
- Cyber Seguridad integrada.
- Aplicaciones típicas de subestación integradas, tales como: AVQC（Control automático de cargas con cambiador de Taps), distribución de cargas, estimación de costos de energía, cálculos de perdidas de energía, monitorización de equipos primarios, enclavamientos, SCADA (IHM, reportes, alarmas, SOE, etc.).
Referencia

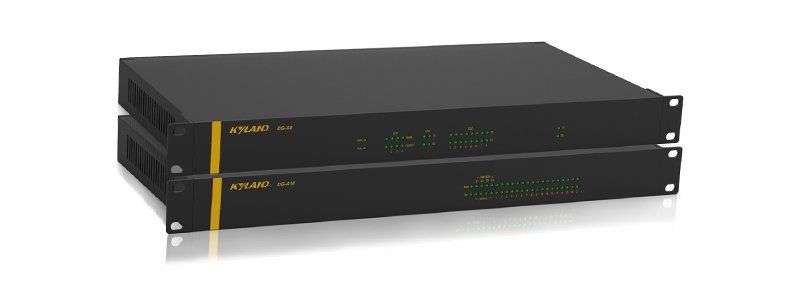

DG-A8/A16
Industrial Rackmountable Gateway for Smart Grid
Características
- Diseño especial basado en arquitectura ARM Cortex-A8
- Alto rendimiento pero consumo de energía ultra bajo
- Proceso sencillo de importación y configuración IEC 61850 SCL (CID / ICD)
- MMS configurable （IEC 61850-8-1） aplicación de servidor y cliente
- Soporta GOOSE pública y suscríbete
- Tarea de cálculo de SoftPLC incorporada
- Watchdog de hardware configurable
- NTP funcional completo para sincronización horaria
- Soporta sincronización de tiempo IRIG-B DC
- Modo dual de puertos serie aislados RS232 / RS485
- Diagnóstico remoto o mantenimiento por red
- Cumple con IEC 61850-3, estándares IEEE 1613
- Protocolo de soporte IEC-101/103/104, Modbus / RTU, Modbus / TCP
Referencia

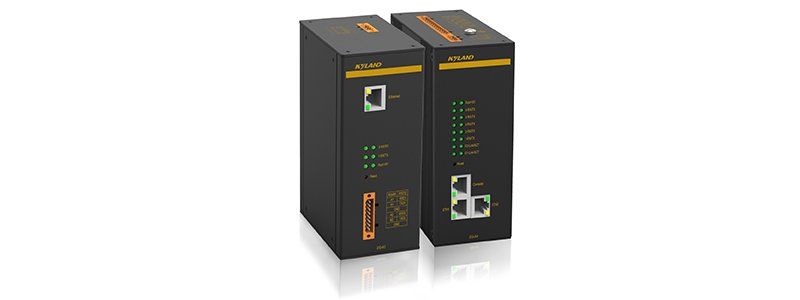

DG-A2/A4
Industrial DIN Rail Protocol Gateway for Smart Grid
Características
- DNP 3.0 Nivel-2 sobre puerto serie o LAN
- Modbus (RTU / ASCII) / Modbus sobre puerto serie y LAN
- IEC 60870-5-101 / 103/104 esclavo / maestro
- IEC 61850 MMS / GOOSE
- Calculadora SoftPLC
- Almacenamiento incorporado: 512M Nand Flash
- Almacenamiento adicional: 8G / 64G Micro SD (Opcional)
- Ethernet: 10 / 100Base-T
- Puertos seriales: RS232 / RS485 (aislado)
- Puerto inalámbrico: 3G/GRPS
Referencia

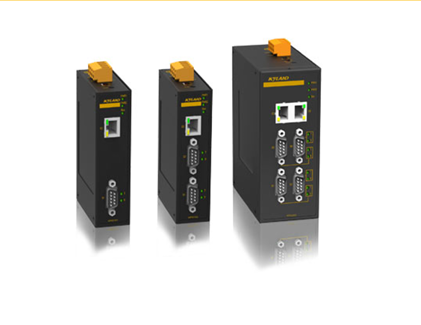

KGW3101/3102/3204
1, 2, 4- Serial port DIN-rail Modbus gateway
Características
- Convertir entre Modbus TCP y Modbus RTU / ASCII
- 1 o 2 puertos Ethernet y 1, 2 o 4 puertos RS-232/422/485
- Soporta transmisión en modo transparente y agente
- 16 dispositivos TCP por puerto Ethernet, cliente o servidor
- 128 dispositivos por puerto serie, maestro o esclavo
- Protección de aislamient o serie 2KV incorporada
- Carcasa de metal con clasificación de temperatura amplia (-40 a + 75 ℃)
- Certificados: UL61010, Clase I Div 2, CE, FCC, RoHS
